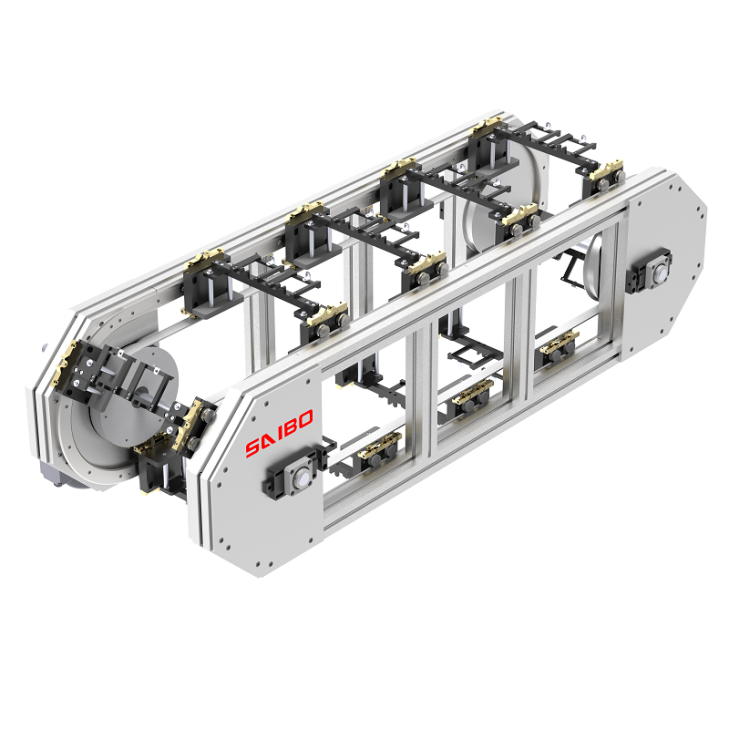

之前我們曾介紹過，SAIBO環形導軌輸送系統的安裝方式除了常見的水平安裝方式外，受用戶現場使用空間限制，也會有側向安裝的情況。此時，如果安裝在滑塊上的工裝/工件尺寸/重量較大，為了保證整機運行的穩定性，可以采用在工裝/工件兩側各安裝一套環形導軌的設計，我們稱之為雙環線結構。

       雙排環線的結構設計可以有效提高環形導軌輸送系統的負載能力，減小工裝/工件因懸臂過長所產生的晃動。但兩套環形導軌的平行布置，卻對導軌安裝基面的平行度有很高的要求。尤其在環線長度較長時，用戶需要對環形導軌輸送系統的機架與安裝基面投入較大的加工成本與調試時間。

       為了降低用戶的加工與安裝難度，SAIBO針對雙排環線應用開發可軸向浮動的特殊滾輪，滾輪軸承的內圈與外圈可進行軸向相對位移。在兩套環形導軌并列安裝時，一側環形導軌上所使用的標準滾輪起基準導向作用，另一側環形導軌上所使用的浮動滾輪可吸收調節兩側導軌的平行度誤差變動量，使得整套系統依然可以順暢運行，而不會出現滑塊運行阻力加大甚至卡死的現象。

       SAIBO擁有20年的設計與生產經驗，公司專注于圓弧導軌、環形導軌、環形整機輸送線、伸縮導軌、伸縮貨叉產品。SAIBO以產品質量與可靠性作為公司基本準則，以豐富的行業應用案例與經驗，為全球超過500家公司與用戶提供方案和服務。
