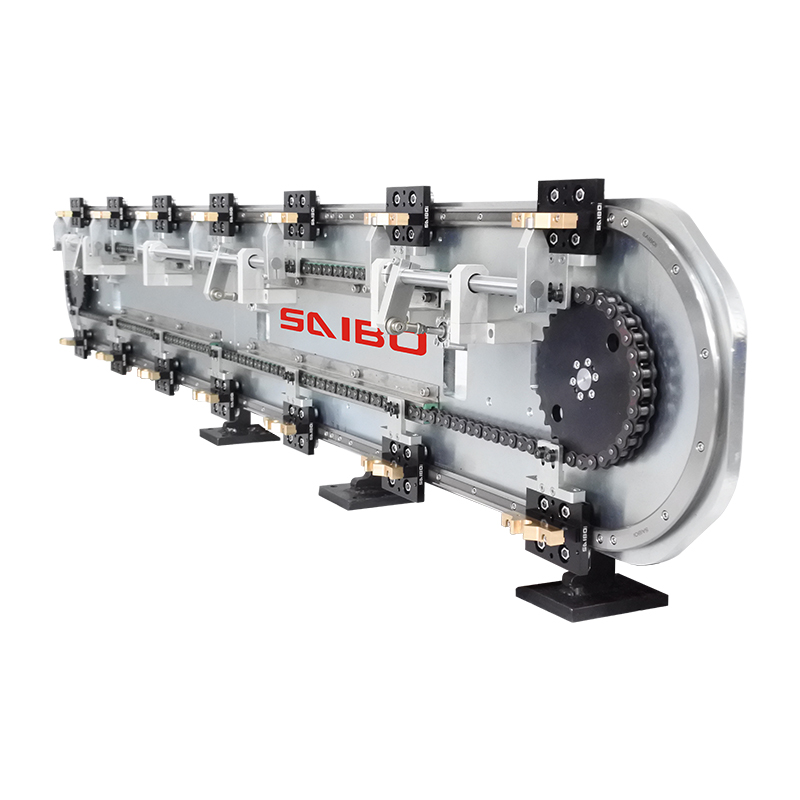

SAIBO環形導軌輸送線因具有快節拍、高效率、高精度、能保持長效穩定的特點，是電子3C、汽車零部件、新能源電池、醫療醫藥、日化等眾多行業中，自動化生產線用戶的設計首選。

SAIBO環形導軌產品系列有25/44/76mm三種截面寬度，159/255/351/468/612/799/1033/1267/1501九種圓弧直徑規格可供選擇。在客戶技術工程師前期設計時，選擇正確的規格型號，對環形導軌輸送線整體的運行穩定性非常重要。因此，我們的銷售工程師會以豐富的應用經驗，根據用戶具體的使用工況，為客戶選擇最合適的規格型號。SAIBO環形導軌選型時，通常需要確認以下參數：



一：負載

負載是指每個滑塊所承載的重量，即單個滑塊上載有的工裝與工件的重量。需要注意的是，當重力中心不在滑塊中心時，需要考慮偏載力（即扭力）。當有偏載力存在時，滑塊的負載應相應減少



二：節拍

多數情況下，環形導軌的運行方式為啟停式運動，即滑塊在運行一段距離后，停止于某個工位進行加工，而節拍是指滑塊行走這一段距離所消耗的時間。節拍與負載具有反比關系，當負載越大時，節拍應越慢



三：傳動方式

常見的傳動方式為同步帶或鏈條，相鄰兩個滑塊之間的中心距為同步帶/鏈條的節距*齒數。針對不同規格的環形導軌，SAIBO有對應的不同直徑規格的同步帶輪/鏈輪供用戶設計參考。



四：外部作用力

除了工裝與工件的重量所產生的負載之外，環形導軌輸送系統在運行時常常會受到其他的外部作用力，如沖壓、旋鉚、鉆孔等等。在有以上這些外力的工況下，我們通常會建議設計輔助支撐機構，以避免過大的外力直接作用在滑塊上，影響系統的穩定性和壽命。



     SAIBO擁有20年的設計與生產經驗，公司專注于圓弧導軌、環形導軌、環形整機輸送線、伸縮導軌、伸縮貨叉產品。秉承SAIBO德國工廠的關鍵材料和核心加工工藝，以產品的品質與穩定性為核心競爭力，為全球超過500家用戶提供可靠的產品和優質的服務。
