SAIBO環形導軌廣泛應用于電子3C、新能源動力電池、醫療醫藥、汽車零部件、日化等眾多領域的自動化生產設備，為整條生產線帶來高精高效的性能提升。

SAIBO環形導軌采用滾輪式結構設計，每個滑塊上配有正心與偏心滾輪各兩個。通過調節偏心滾輪，可以調整滑塊與導軌之間的配合間隙，進而施加預緊力。適當?shù)念A(yù)緊力有助于提高環形導軌系統的剛性和穩定性。但預緊力過大會加速滾輪磨損，從而縮短系統的壽命，因此，環形導軌系統中滑塊預緊力的調節非常重要。在出廠前，SAIBO會將滑塊調節至最佳狀態，我們也建議客戶周期性地對滑塊預緊力狀態進行檢查，下面我們來介紹滑塊預緊力的具體調節方法：



1. 滾輪與滑塊的配套安裝方法

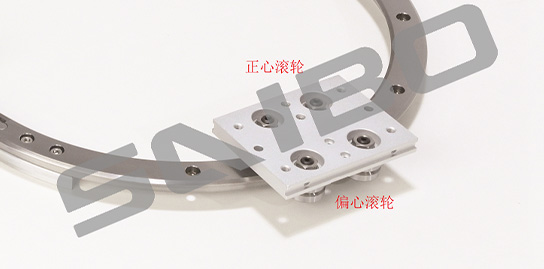

在環形導軌的滑塊中，間距較小的兩個孔安裝正心滾輪，間距較大的兩個孔安裝偏心滾輪，正心滾輪位于環線內側，偏心滾輪位于環線外側。

2. 滑塊與導軌的配套安裝方法

滑塊在更換或調整時，可將偏心滾輪調節至最松狀態，此時滑塊可以取出或裝進環形導軌系統中。



3. 調節滾輪與導軌間間隙的方法

l 先擰緊鎖死正心滾輪的螺母，使正心滾輪位置固定

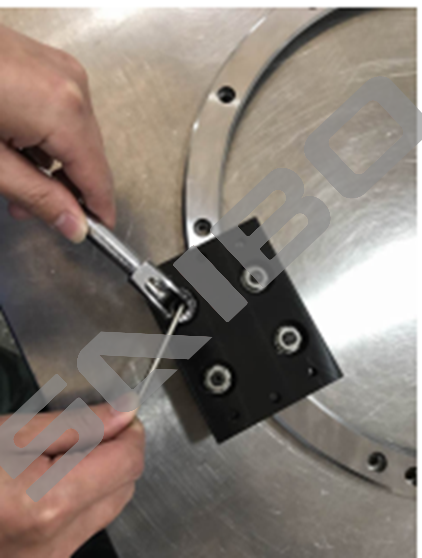

l 用內六角扳手旋轉偏心滾輪的偏心螺栓，調節滾輪與導軌的間隙，需要注意的是，在調節偏心滾輪時，內六角扳手必須逆時針旋轉

l 按上述方法，調節至偏心滾輪夾緊導軌，使滑塊與導軌之間間隙為零

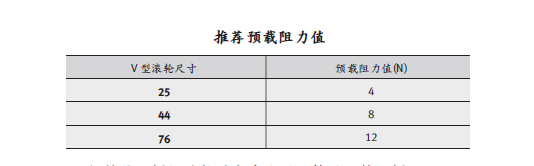

l 嘗試滑動滑塊，感覺有稍許阻力，且該阻力在滑動過程中保持不變，沒有時松時緊的情況。SAIBO建議，如條件允許，可用拉力儀按SAIBO的推薦值來設定預載阻力

l 完成調節后，保持偏心螺栓旋轉的角度位置，擰緊并鎖死螺母
